GE Definium(飞天)6000 DR显示器黑屏故障维修
GE Definium(飞天)6000 DR显示器黑屏故障维修
故障现象
工作过程中。OTS(Over-HeadTubeSupport)液晶显示器突然黑屏.操作台工作正常，没有报错。
故障分析

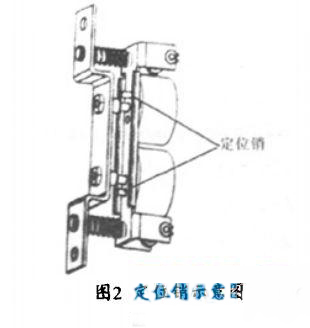

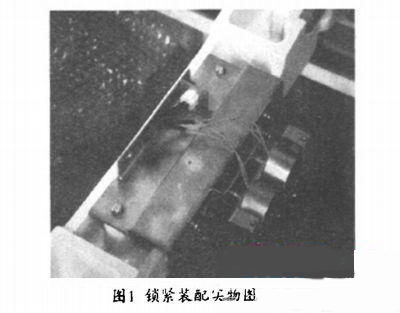

询问操作人员，前一个患并进行的是卧位检查，在给患者拍胸片.把机架拉到180cm位置时出现故障。关机重启后故障依旧，考虑是由于机架接触不良。移动机架，机架上下、左右、前后都能移动，但前后移动到胸片架处，听见有电磁铁吸合的声音，OTS液晶显示器接通点亮。将机架拉到180cm位置，拍片，机器正常工作。继续进行患者检查，但检查几例患存后故障再次出现。再次前后移动机架，有电磁铁吸合声音，但马上又有断开的声音。因此怀疑是前后位锁紧装配(见图1)出现故障。检查锁紧装配，将锁紧装配的电源接头拔下，OTS液晶显示器接通点亮，机器可以正常工作，但机架前后位不能锁定。进一步测量电源接头处，24V电压正常，确定是锁紧装配故障。锁紧装配由两个圆柱型电磁铁组成.输入的电源分别输入到两个电磁铁中，仔细检查发现其中一个电磁铁的定位销(见图2)缺失，并且输入到这个电磁铁的两根电源线被电磁铁带到电磁铁和固定板的间隙中，电源线的绝缘皮已经破裂。分析是电源线短接，导致24V短路。
分析OTS电路图，OTS控制板上的几路电都是由24V变来的(如24Vto5.0V、24Vto12V、24Vto3.3V)，所以引起OTS液晶显示器突然掉电关闭。
故障处理
将锁紧装配拆开，把破裂的两根电源线处理好，在电磁铁上重新制作一个定位销，还原锁紧装配，安装到机架上。开机，机器正常启动.故障排除。
